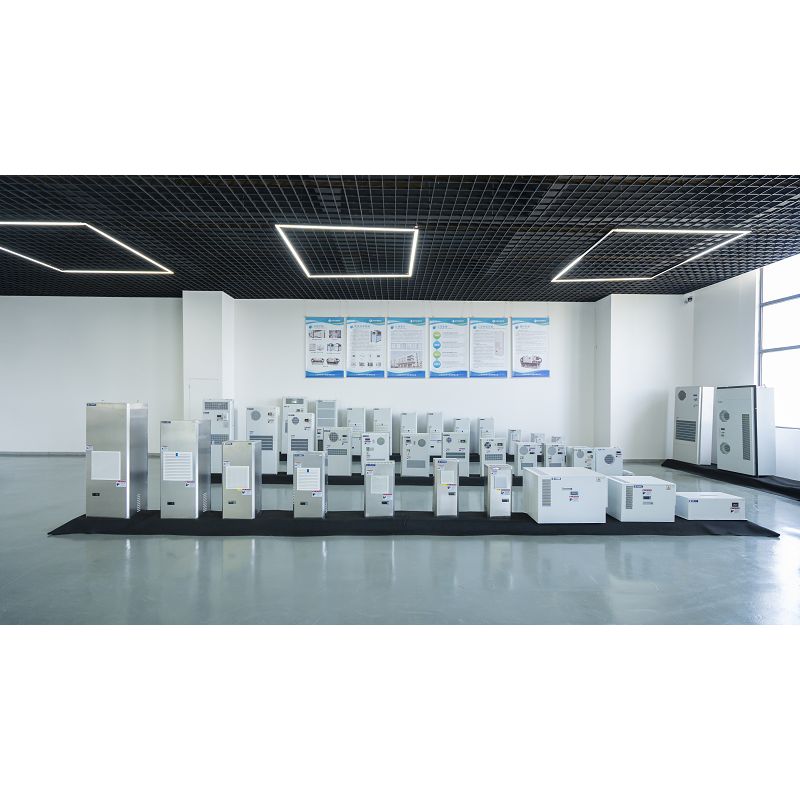

Máy Làm Mát Tủ Cho Vỏ Điện

Nhiệt độ bên trong tủ không đồng đều. Phần trên thường ấm hơn do không khí nóng bốc lên. Khu vực gần VFD và máy biến áp cũng ấm hơn.

Kiểm tra những điều sau:

• Nhiệt độ phía trên tủ
• Nhiệt độ gần VFD và máy biến áp
• Nhiệt độ ở đầu vào không khí trở lại
• Nhiệt độ ở cửa thoát khí
• Nhiệt độ tại PLC và mô-đun điều khiển

Nếu chênh lệch nhiệt độ giữa mặt trên và mặt dưới tủ lớn thì khả năng lưu thông không khí bên trong có thể không đủ.

Bề mặt tủ cũng tỏa nhiệt ra không khí xung quanh. Diện tích tản nhiệt phụ thuộc vào:

• Diện tích bề mặt tủ
• Chất liệu tủ và độ dày của tường
• Tủ được sơn hay tráng
• Lưu thông không khí xung quanh tủ
• Nhiệt độ bề mặt tủ và nhiệt độ môi trường

Đối với tủ nhỏ có khả năng sinh nhiệt bên trong cao, khả năng tản nhiệt bề mặt bị hạn chế. Trong trường hợp này, cần phải có bộ làm mát máy nén.

Vị trí lắp đặt tủ ảnh hưởng tới khả năng tản nhiệt. Xác nhận:

• Liệu tủ có dựa vào tường không
• Tủ có ở trong phòng kín không
• Có nguồn nhiệt nào gần đó không
• Tủ có tiếp xúc trực tiếp với ánh nắng mặt trời không
• Khoảng cách từ các tủ khác

Nếu tủ dựa vào tường hoặc trong phòng kín, nhiệt độ xung quanh tủ có thể cao hơn nhiệt độ xưởng.

Thiết bị có một cửa thoát khí và một cửa hút gió trở lại. Cách bố trí ảnh hưởng đến hiệu quả làm mát. Khuyến khích:

• Cửa hút gió hồi ở phần trên của tủ
• Cửa thoát gió ở phần dưới của tủ
• Tránh thổi khí lạnh trực tiếp vào PLC hoặc mô-đun điều khiển
• Tránh chặn cửa thoát khí bằng dây điện hoặc khối thiết bị đầu cuối
• Giữ cho đường hồi lưu không có chướng ngại vật

Nếu tủ có quạt bên trong, hãy đảm bảo hướng gió không xung đột với thiết bị.

Nước ngưng tụ có thể hình thành trên bề mặt thiết bị bay hơi khi nhiệt độ bên trong tủ thấp và độ ẩm xung quanh cao. Xác nhận:

• Ống thoát nước không bị tắc
• Ổ cắm thoát nước cách xa các bộ phận điện
• Ống thoát nước có độ dốc đi xuống
• Cửa thoát nước không ở vị trí có nước đọng

Nếu độ ẩm xung quanh rất cao, hãy thảo luận về giải pháp quản lý ngưng tụ khi xác nhận đơn hàng.

Sau khi cài đặt, ghi lại những điều sau trong quá trình vận hành:

Nhiệt độ bên trong tủ tại mỗi điểm đo

• Nhiệt độ môi trường xung quanh
• Đơn vị chạy hiện tại
• Tốc độ tải của ổ đĩa VFD và servo
• Thời gian chạy thiết bị làm mát mỗi ngày

Nếu nhiệt độ bên trong tủ tăng dần theo thời gian, hãy kiểm tra:

• Tắc nghẽn bộ lọc khí vào
• Bụi vây ngưng tụ
• Tăng tải VFD
• Tăng nhiệt độ môi trường xung quanh
• Phí làm lạnh

Những lỗi thường gặp khi lựa chọn:

• Sử dụng thể tích tủ thay vì tổng lượng nhiệt sinh ra
• Bỏ qua nhiệt điện trở hãm VFD
• Bỏ qua nhiệt độ xung quanh tủ
• Không dành chỗ cho cửa gió vào và cửa gió hồi
• Không xác nhận đường thoát nước
• Lựa chọn mô hình mà không tính đến việc tăng tải trong tương lai
